簡介:前段時間和LAM Raymond一起吃飯，能做好屏幕的制作。未來還有很多屏幕要做。前端的雙屏還是一個不同的方案。座椅后部主要供兒童和乘客使用的屏幕，其實是符合未來自動駕駛方向的。但是，這個東西目前正在和手機、IPAD競爭。豪華車的很多做法其實和之前在飛機上給你一個小屏幕的做法差不多。今天我們來整理一下奔馳的后排座椅娛樂系統。

01總體概述

奔馳播放的這段視頻與實際功能和內部結構不匹配，真的不是特別強大。

圖1奔馳后排座椅顯示屏廣告

已經制作了一些剪輯來整理座椅和視頻上的效果。實際上，對于該組件，如下所示:

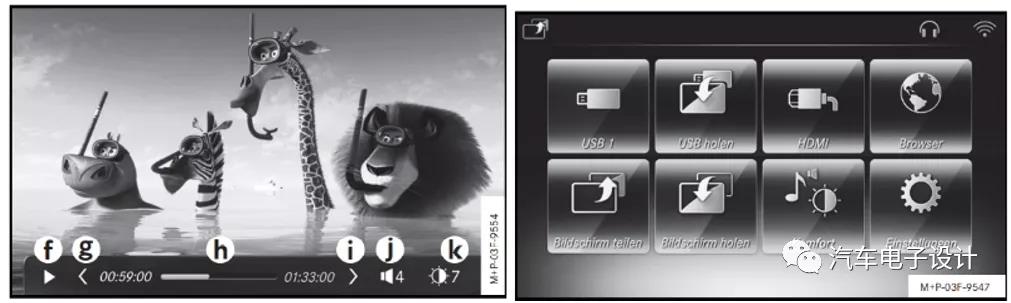

圖1該屏幕的界面

如下圖，結構圖外觀相似，支架腿上有金屬檢測點，確認安裝插入到位使用。

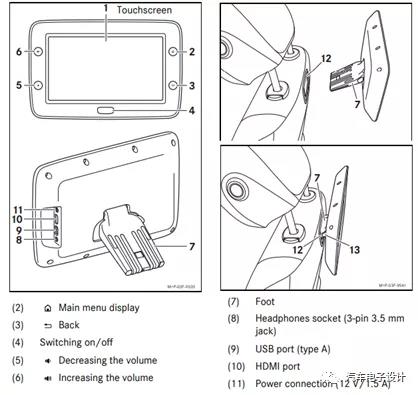

圖2后排座椅顯示屏

讓我們看一下開放式概述:

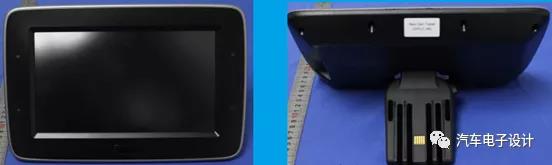

圖3后排座椅顯示器拆解概述

這塊屏幕是10.1英寸的薄膜晶體管液晶顯示器，分辨率為1024 x 600像素。主要輸入為A型USB、HDMI和電源輸入接口12 V/1.5 A，輸出接口為音頻接口。

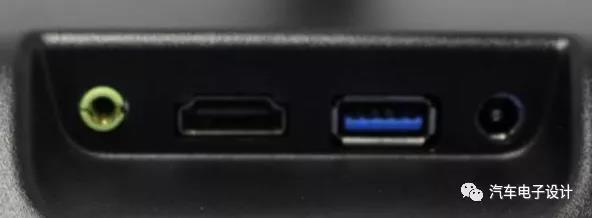

圖4后排座椅顯示器輸入輸出界面

這款主板內嵌了一個藍牙和WIFI通訊的模塊，如下圖，廠商是Azure Wave。

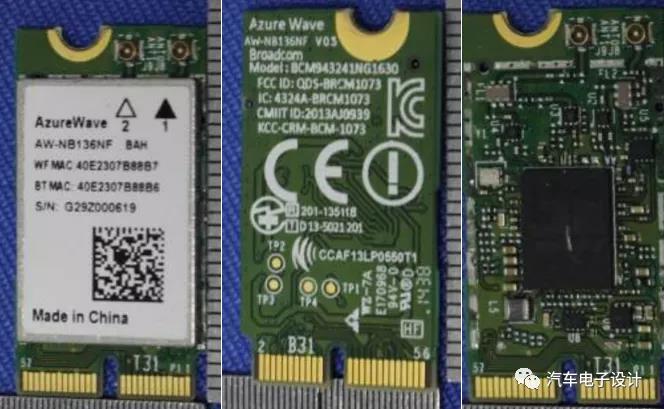

圖5嵌入主板的模塊

02控制主板

這塊主板主要有幾個部分，一個是外接USB和HDMI接口顯示視頻，以及相應的音頻處理電路，包括外接WIFI和藍牙模塊(這個是擰在上面的)，主要包括視頻顯示驅動塊。

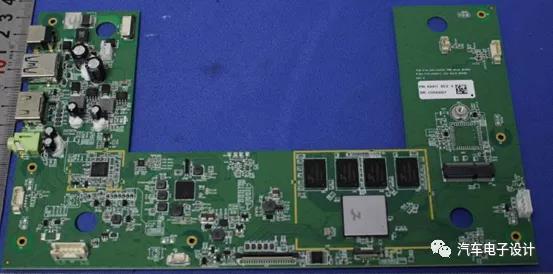

圖6主板正面

圖7主板背面

這款主板支持的功能是做一些類似我們之前的MP4播放器的東西。按照現在的單屏來看，想要獲得更好的安裝率有點困難。我個人認為問題就在這里:

1)這個顯示屏的界面，輸入的數據是USB和外部高清輸入由我自己設計的簡單系統讀取。這在邏輯上是一個標準的離線系統。如果能從座椅方向設計一個可插拔的接口，會比現在的設計好很多。這個屏幕可以從中央主機整體獲取所有的信息和視頻數據，整體功能性的OS也要由主機制作的OS屏幕來支持。

2)未來嵌入多個屏幕，提供視覺概念。根據分區概念評估整體音頻和功率放大器分區。全車后排駕駛員、副駕駛、乘客共享對應的四個屏幕和音頻(功放)資源，后續駕駛艙主機需要提供四個屏幕對應的HMI界面后分析確定。

圖8整個主板的支持內容

總結:就像中控屏需要和手機的功能競爭一樣，后排的顯示器也需要和IPAD競爭。目前看來，圍繞目前類似MP4播放器的做法，還沒有辦法讓這款產品持續下去。后排座椅屏幕通過座椅連接到全屏幕系統主機后，投入足夠的資源升級這套東西可能會好很多。
